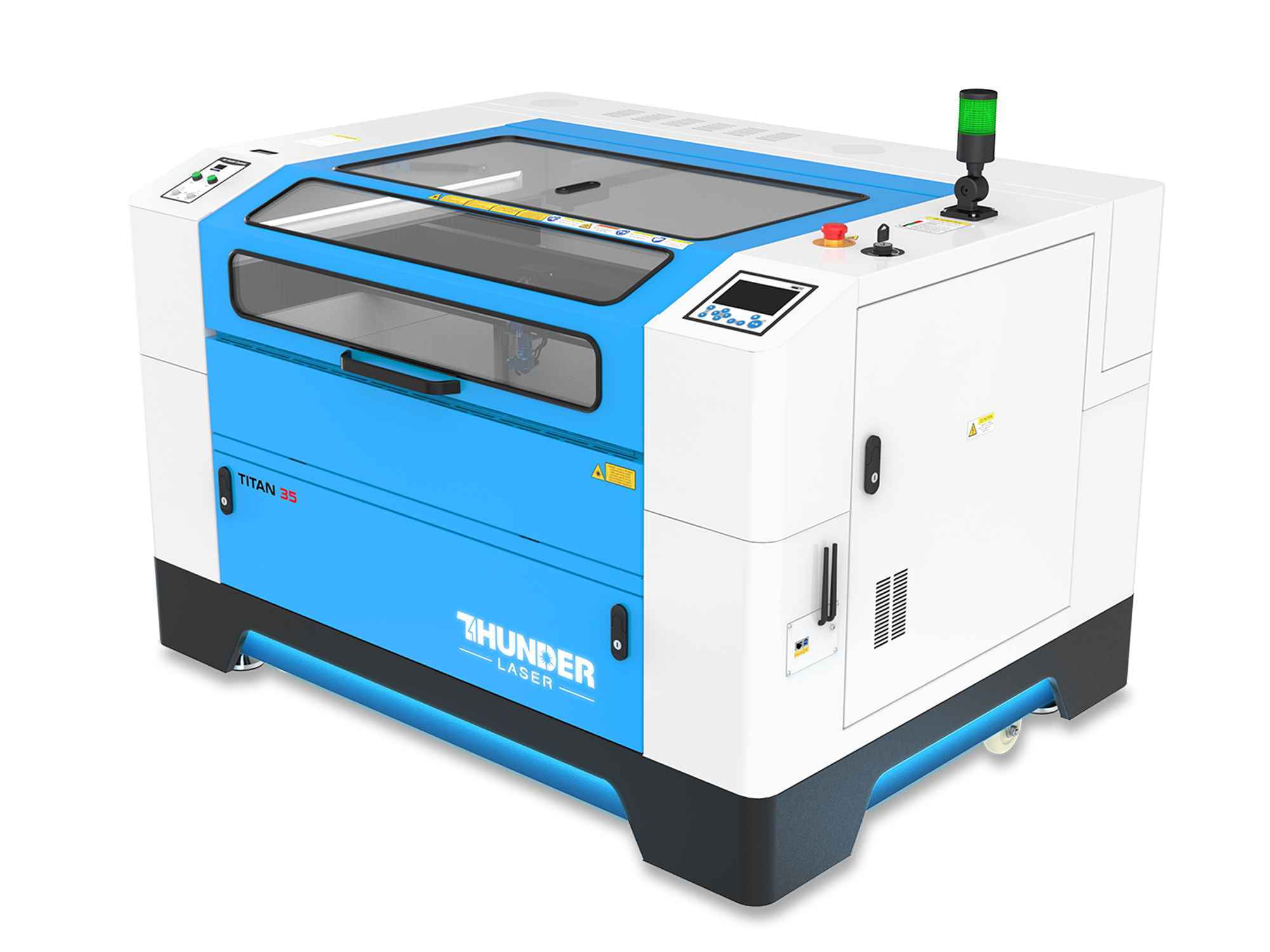

Лазерний станок Thunder Laser Titan

Thunder Laser Titan– лазерні системи нового покоління!

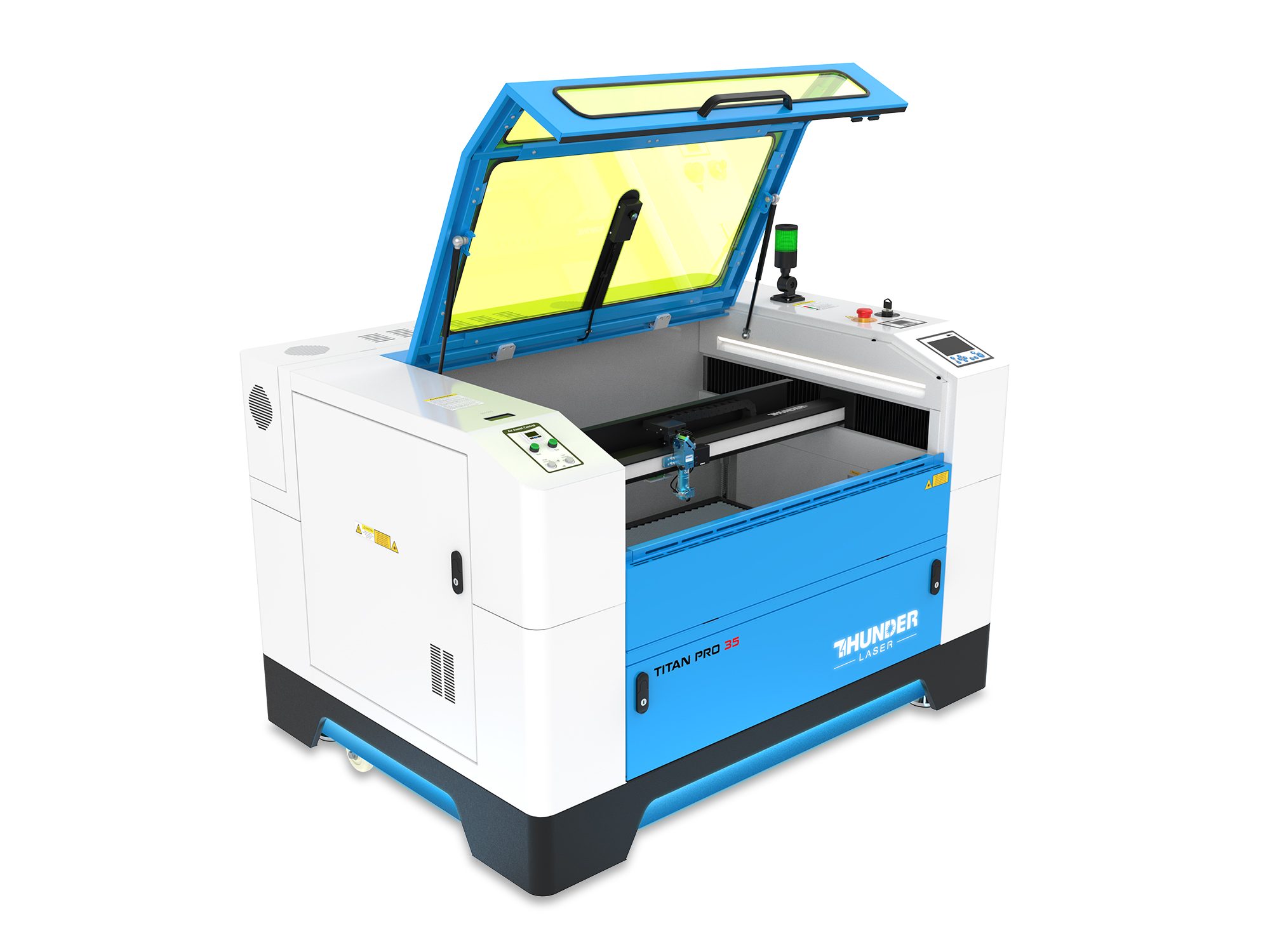

Thunder Laser Titan — серія промислових лазерних систем спеціально розроблена на запит промислових підприємств. Взявши за основу перевірені рішення серії Nova, інженери компанії створили лазерний станок адаптований до складних режимів та важких умов експлуатації, радикально підвищили швидкість роботи та надійність. Titan представлена двома конфігураціями: базовою та розширеною Pro. Базова модель має радіочастотну трубку RF CO2 для лазерної обробки неметалевих матеріалів. Titan Pro містить два незалежні лазерні джерела — RF CO2 лазер та оптоволоконний випромінювач MOPA, що дозволяє йому робити лазерну обробку неметалів і виконувати надчітке гравіювання й кольорове маркування металів в одному робочому циклі.

Тип лазера: RF CO2 лазерна трубка

Тип лазера PRO: RF CO2 лазерна трубка+ Fiber MOPA

Робоча площа: 70х50см, 90х60см, 130x100см

Потужність лазера: 50/60/80 Вт

Потужність лазера PRO: 50/60/80 Вт + MOPA 100Вт

Z-вісь: 230мм

Завантажити каталог

Особливості

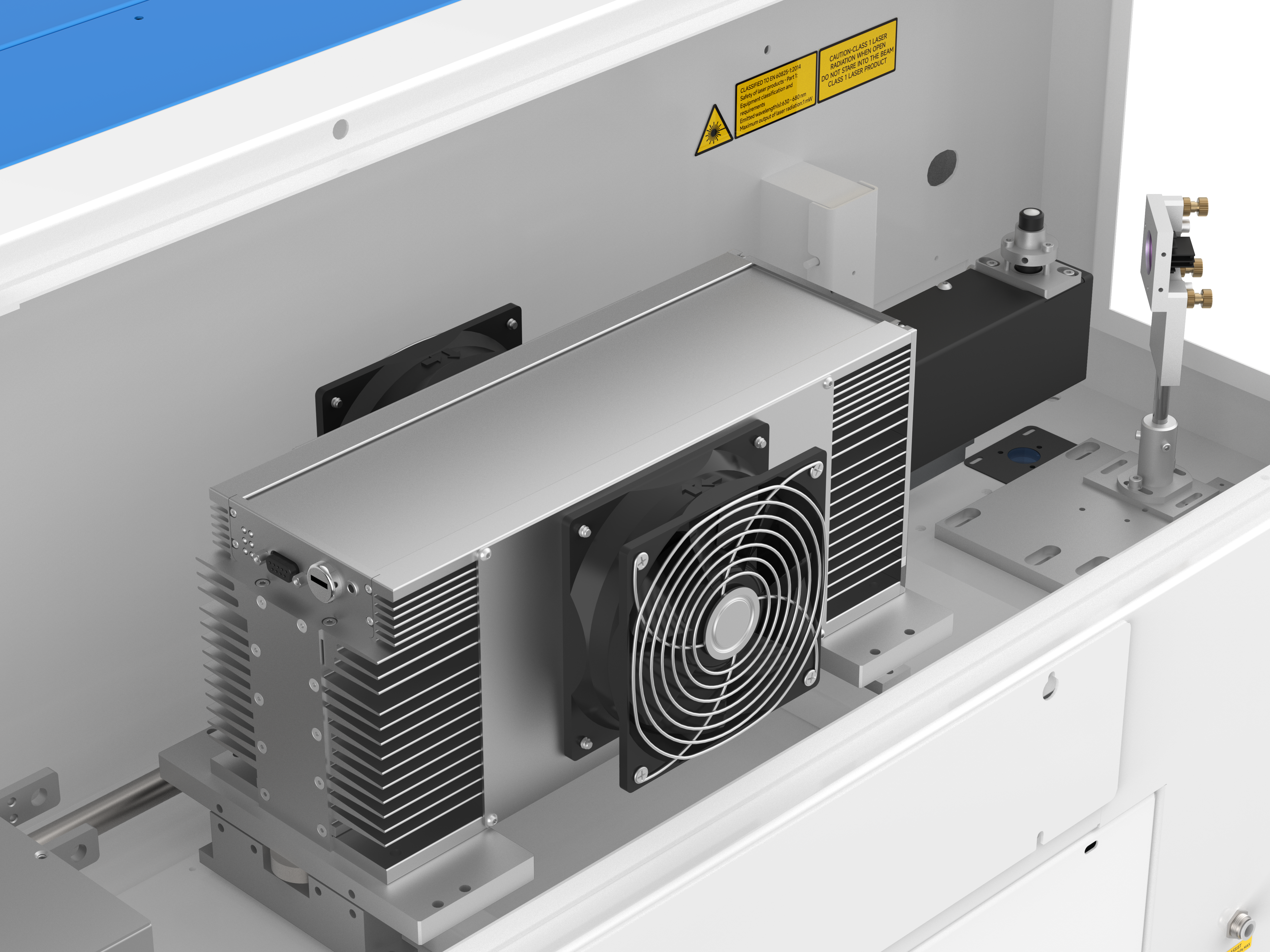

Джерело лазерного випромінювання

Станки Titan комплектуються лазерними трубками RF CO2 Iradion. Трубки розроблені з використанням технології Ceramicore, де герметично закритий резонатор з чистої кераміки формує сфокусований і стабільний лазерний промінь мінімальної товщини 0,01 мм. Така конструкція забезпечує чудову  продуктивність та довговічність протягом усього терміну служби. Використання цієї технології дозволяє досягати максимальної деталізації під час гравіювання з роздільністю до 2000 DPI та збільшити робочий ресурс лазерної трубки до 45 000 годин. Titan Pro працює на базі двох незалежних лазерних джерел: RF CO2 та оптоволоконного випромінювача MOPA потужністю 100 Вт. Лазер MOPA використовується для маркування металів (алюмінію, нержавіюча сталь, мідь, латунь та ін.). Зміна технологічних режимів між обробкою неметалів та металів відбувається автоматично без ручного втручання за допомогою ходового гвинта, який перемикається між RF CO2 та MOPA випромінювачами.

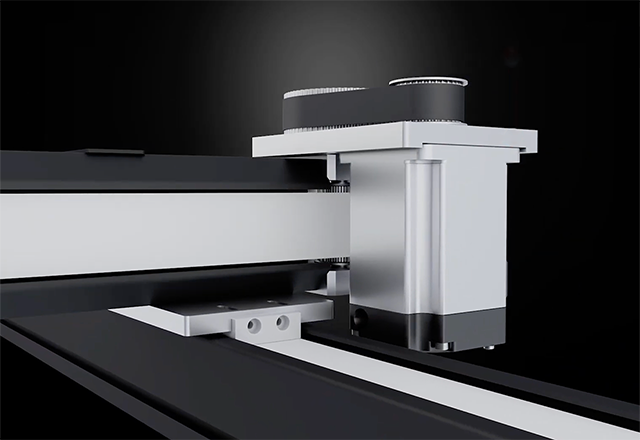

Надійна механіка та cтабільна електроніка

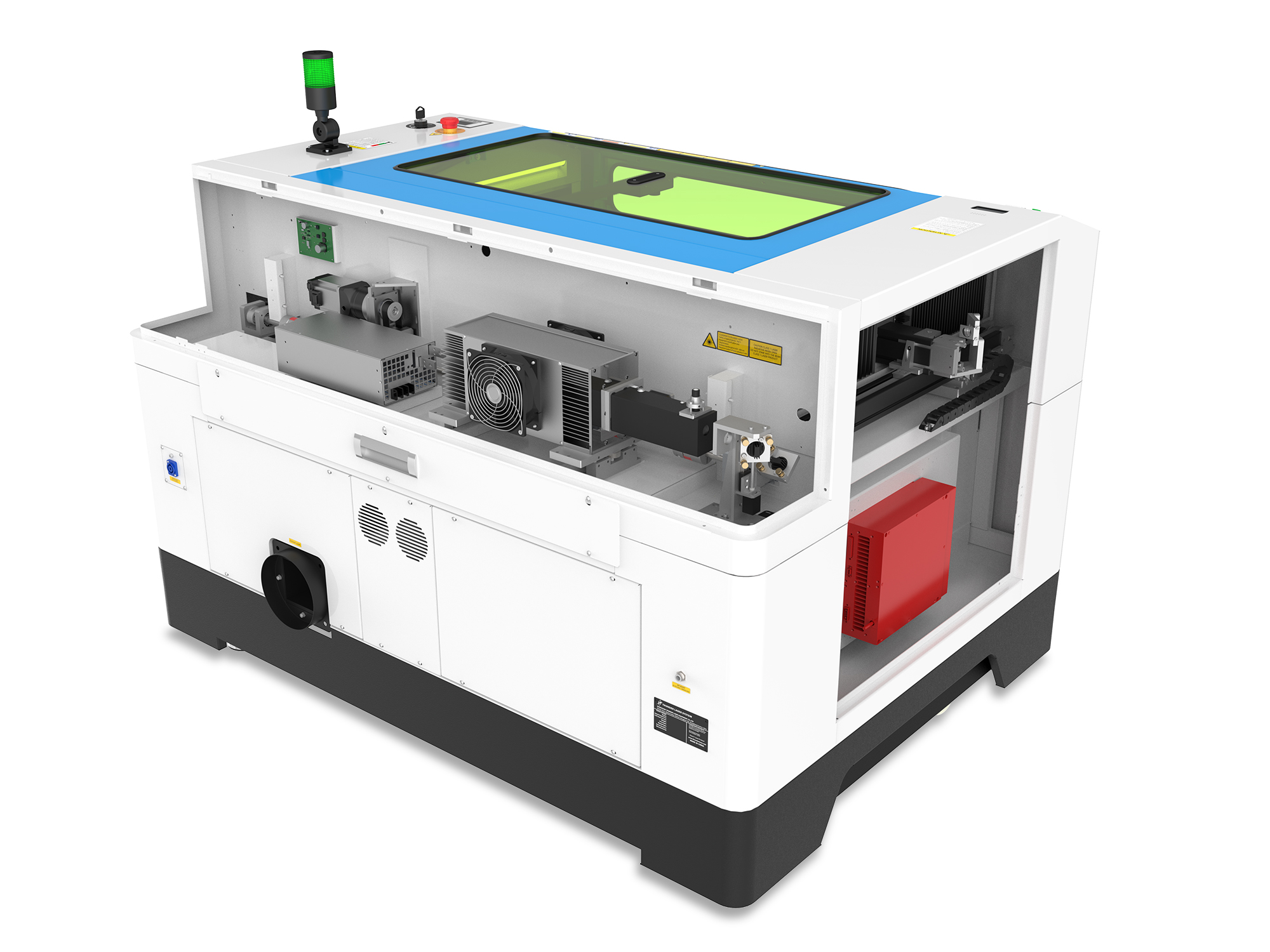

Конструкція основи та механіка промислових лазерних станків Titan спроектовані з урахуванням підвищених вібраційних і динамічних навантажень, характерних для цілодобової експлуатації на виробництві. Рама виконана з товстостінного сталевого профілю з додатковими ребрами жорсткості. Встановлені високоточні рейкові лінійні направляючі HIWIN, що гарантують мінімальний коефіцієнт тертя та плавність ходу без люфтів. Рух забезпечується високошвидкісними серводвигунами змінного струму з зворотним зв’язком, що виключає пропуск кроків і дозволяє досягати високих швидкостей гравіювання 3000 мм/с та прискорень 8G. Армовані ремені, стійкі до розтягування та зносу забезпечують чітку передачу крутного моменту від двигунів до лазерної головки. В Titan Pro внутрішня компоновка станка повністю оптимізувана для забезпечення стабільної роботи двох незалежних лазерних випромінювачів.

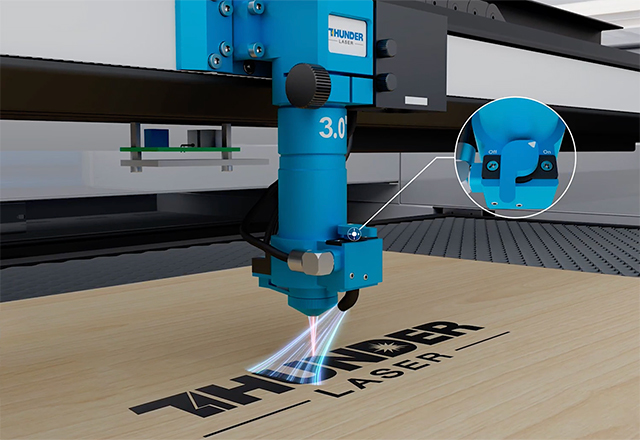

Чотирьохканальна пневматична система

У Titan використано комбіновану чотирьохканальну систему піддуву з прямим та похилим потоками. Прямий потік – двоканальний внутрішній повітряний контур, який проходить безпосередньо через сопло вздовж лазерного променя. Система автоматично перемикається між режимами високого та низького тисків. Низький тиск повітря видаляє дим з зони гравіювання, але не порушує чіткість дрібних елементів, що забезпечує високу якість лазерного гравіювання. Високий тиск виштовхує нагар із канавки різу, запобігаючи обуглюванню та пожовтінню країв при наскрізного різі. Поверхня різу виходить чистою, що позбавляє від необхідності ручного зачищення або шліфування та зменшує брак матеріалу. Додаткова система зовнішнього похилого потоку піддуває зону різу збоку під кутом, здуває дим і кіптяву в сторону витяжки та не дає їм підніматися вгору, захищаючи дзеркала і фокусну лінзу від осідання кіптяви та смол.

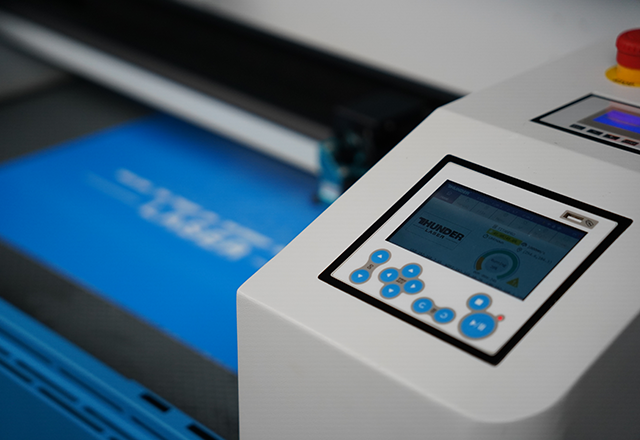

Зручність експлуатації і обслуговування

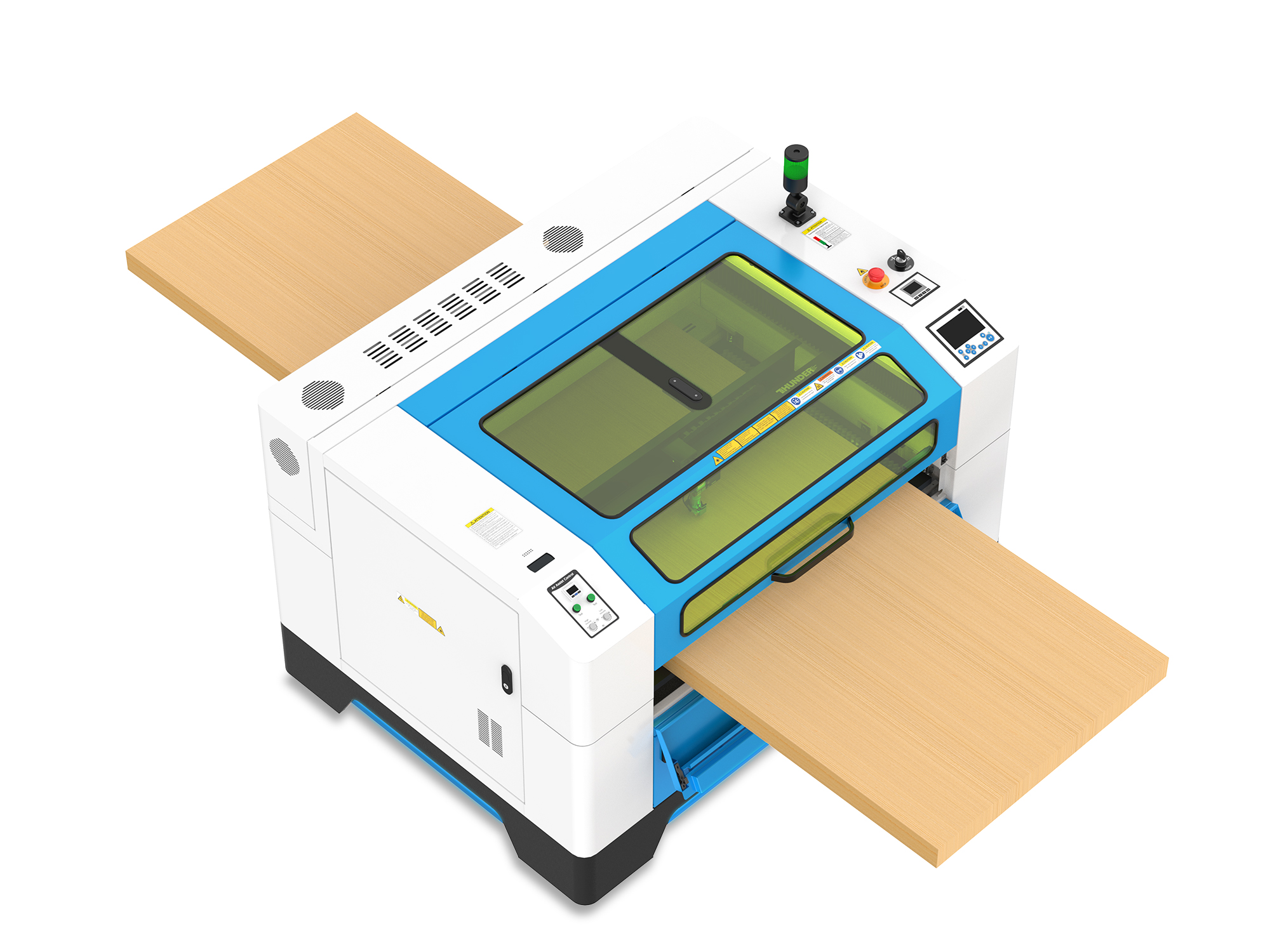

Базова комплектація Titan: 2,5″ лазерна головка, яка підтримує швидку заміну тубусів на 1,5″, 2″ та 4″ без демонтажу головки, сенсорний екран, 1 ГБ пам’яті для збереження проектів, автофокус, 4-канальна система піддуву повітря, модуль Wi-Fi, малошумна витяжка, підйомний вакуумний стільниковий стіл і стіл з алюмінієвими ламелями, піддон для відходів, прохідні дверцята, датчики безпеки, дві 5-мегапіксельними камерами: верхня на кришці розпізнає контури й контролює процес, а камера біля головки зчитує мітки для високоточного контурного різання в серійному виробництві. Також є можливість підключення поворотної осі для гравіювання циліндричних виробів. Titan Pro має ідентичну базову комплектацію, але замість 2,5″ лазерної головки встановлено 3″, яка сумісна з RF CO2 та MOPA випромінювачами.

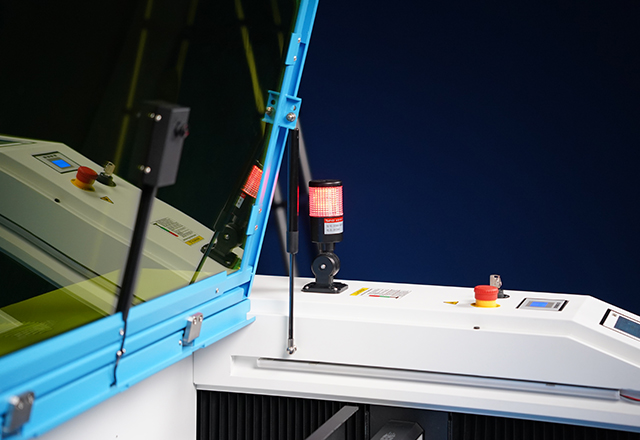

Найвищий рівень безпеки

Titan сертифіковано за стандартом безпеки FDA класу 1. Повністю закрита конструкція робочого простору станка, двошарові вікна з посиленого 5-міліметрового загартованого скла унеможливлюють вихід лазерного випромінювання назовні та забезпечують абсолютну безпеку оператору. Двоканальна система безпеки з 10 інтегрованими датчиками на кришці та бічних панелях миттєво вимикають лазерний випромінювач при спробі відкриття будь-якого відсіку під час роботи. Вбудований механічний шторний затвор з електронним блокуванням сигналу захищає від випадкового спрацьовування лазерного джерела. Система моніторингу стану повітря PM2.5 – унікальний модуль моніторингу концентрації дрібнодисперсного пилу, мікрочастинок та диму в робочій зоні. Система блокує відкриття кришки станка поки витяжка повністю не очистить повітря від диму. Станок додатково обладнаний світловою та звуковою сигналізаціями, а також кнопкою аварійної зупинки. При спрацьовуванні датчика температури – автоматично вимикається лазер та активується світлозвукова сигналізація.

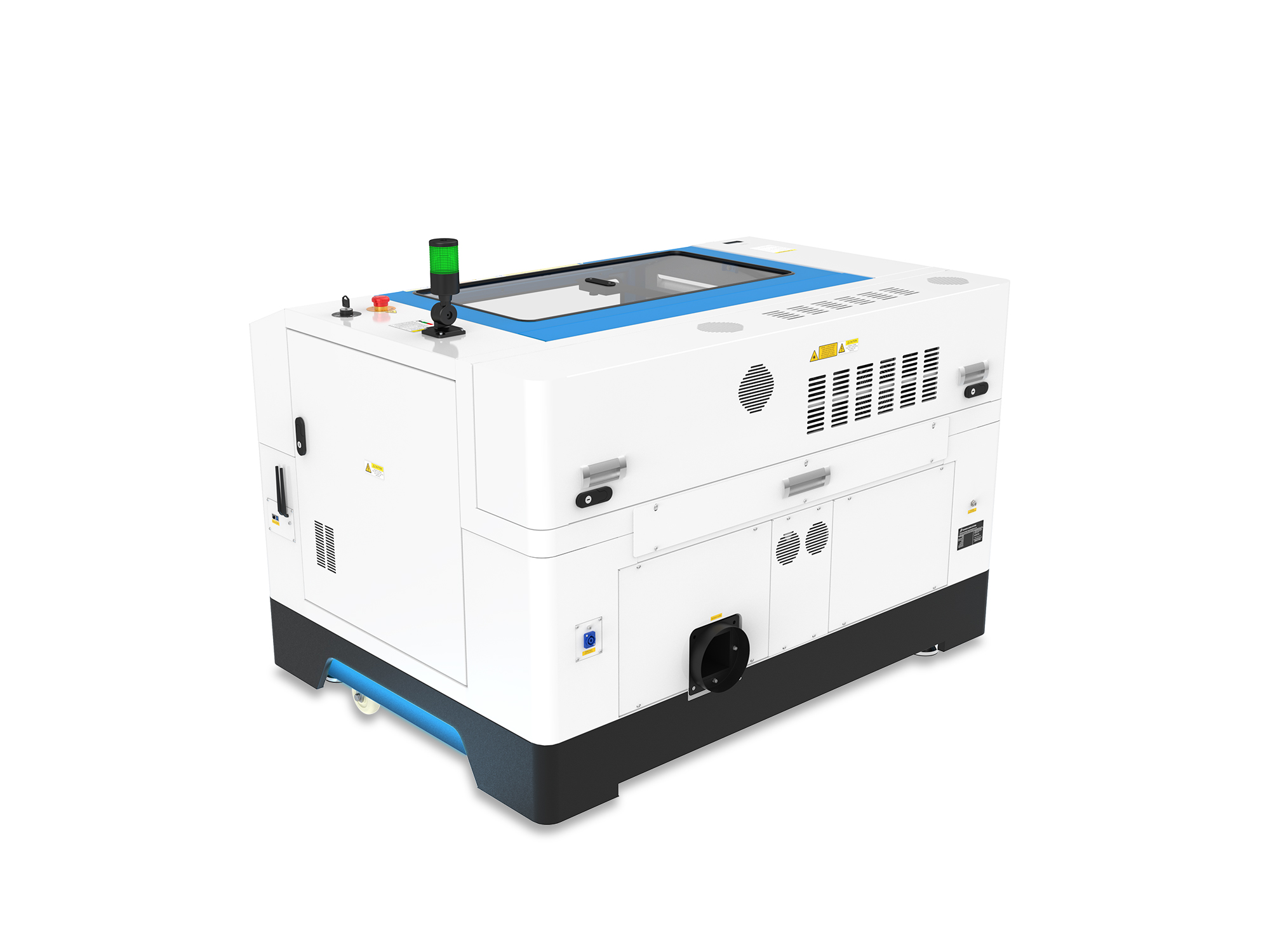

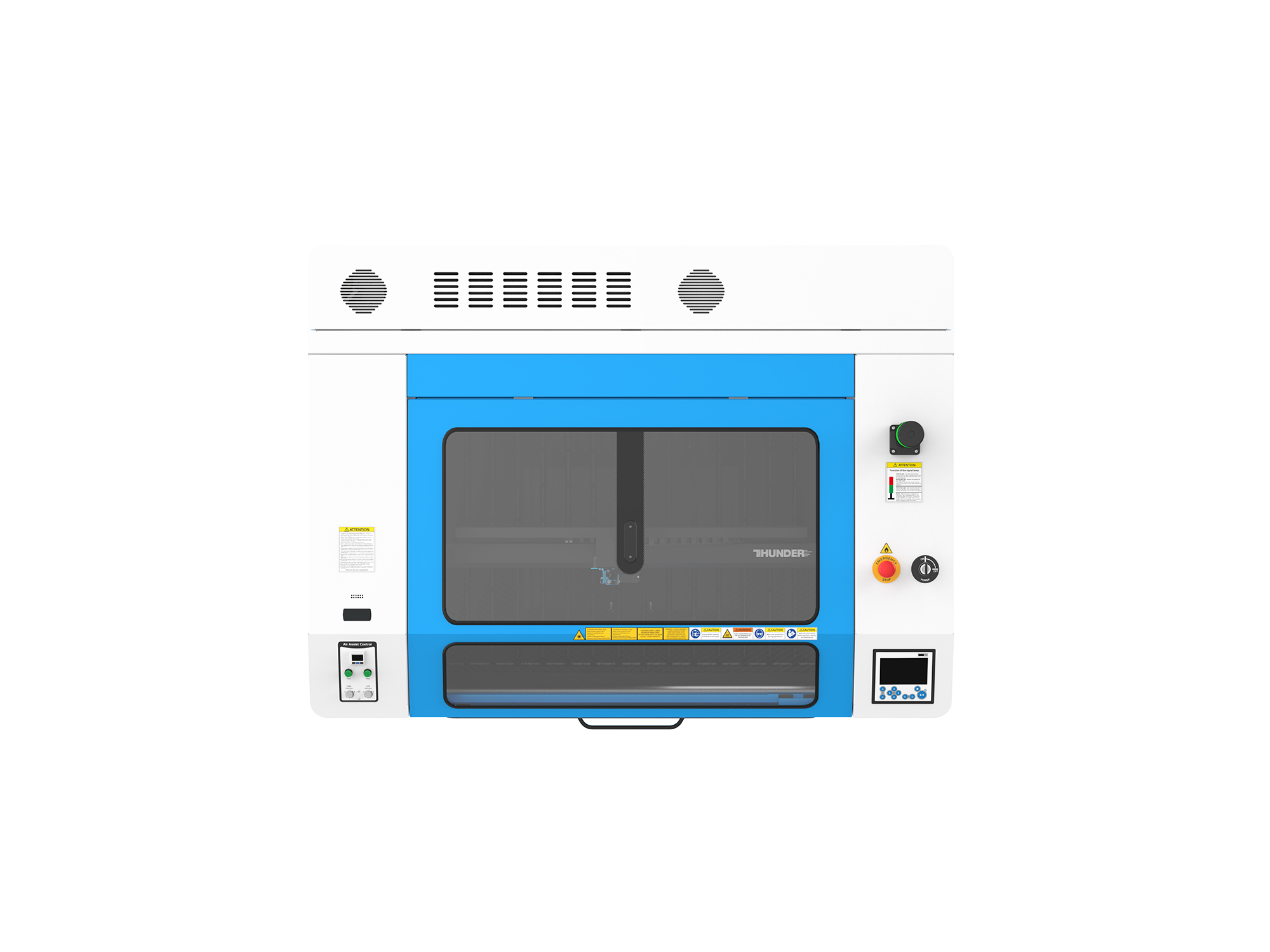

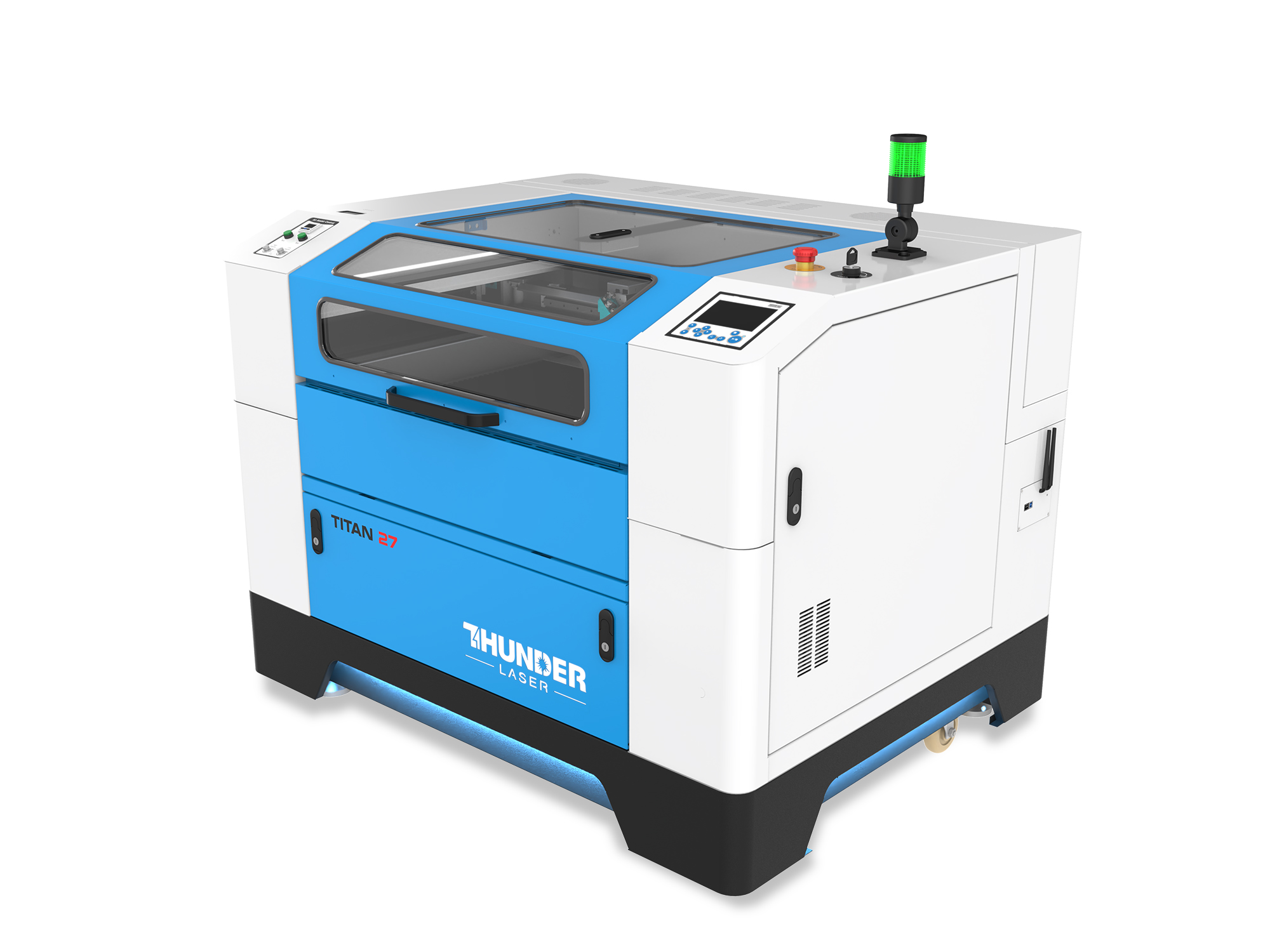

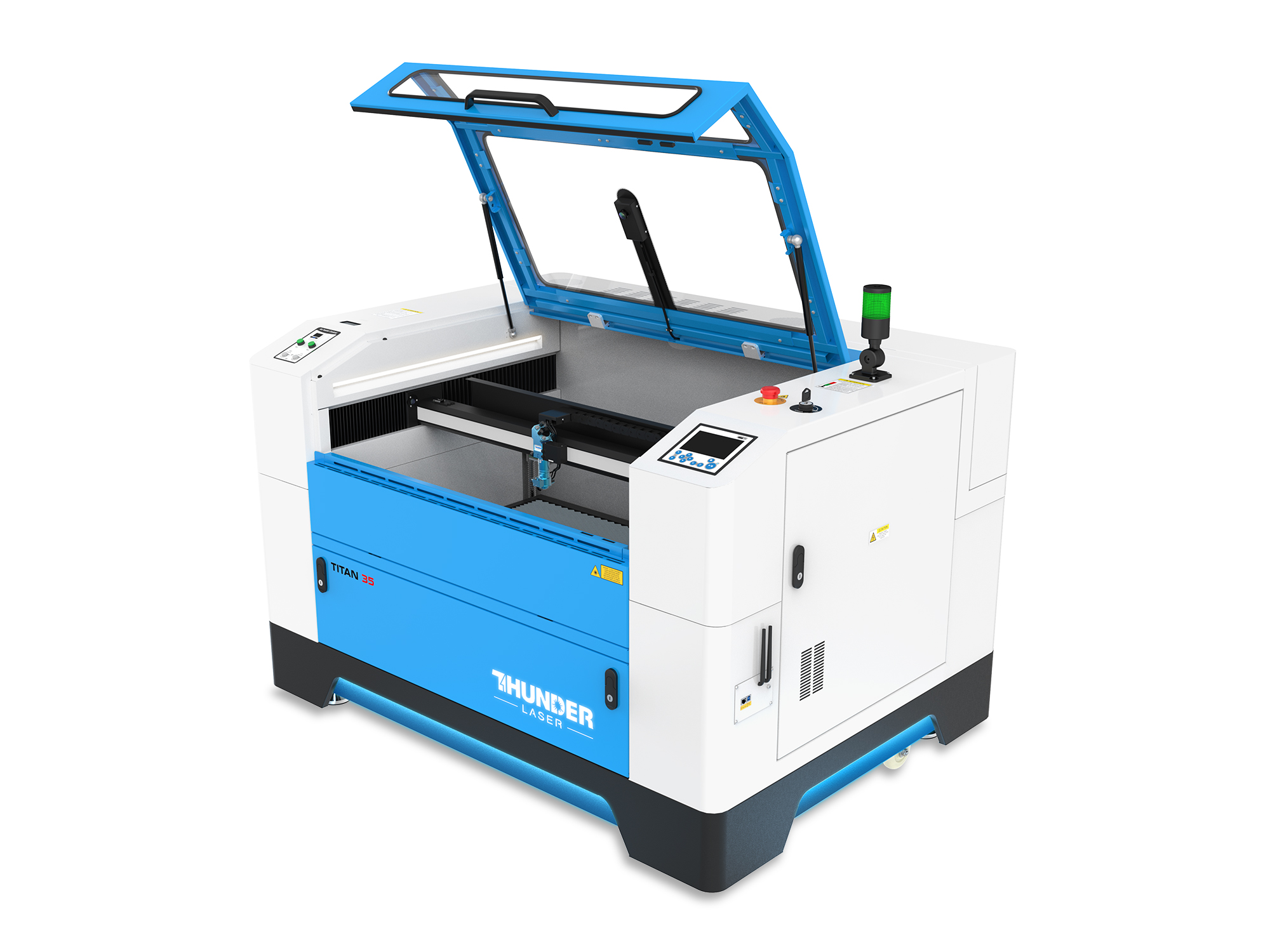

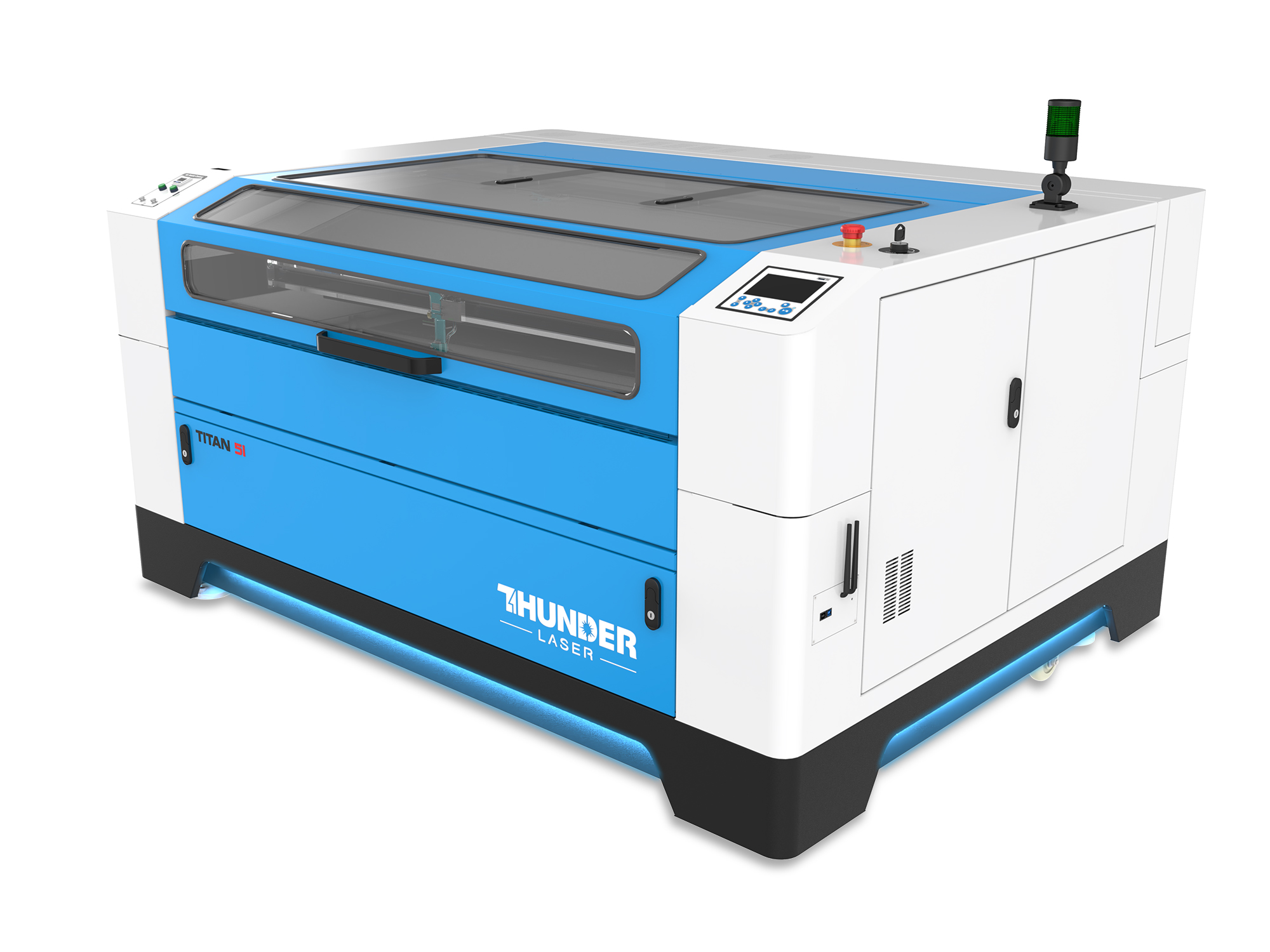

Фото

Технічні характеристики

Модель	Titan 27	Titan 35	Titan 51
Лазерне джерело	RF CO2 50Вт	RF CO2 60Вт	RF CO2 80Вт
Лазерне джерело PRO	RF CO2 50Вт + MOPA 100Вт	RF CO2 60Вт+ MOPA 100Вт	RF CO2 80Вт+ MOPA 100Вт
Робоча зона	700 x 500 мм	900 x 600 мм	1300 x 900 мм
Макс. висота матеріалу	230 мм
Робочий стіл	Сотовий + лінійний
Розміри(Ш x Г x В)	1350 х 1070 х 1100 мм	1550 х 1170 х 1110 мм	1950 х 1470 х 1110 мм
Вага	306 кг	356 кг	485 кг
Швидкість різання	300 мм/с
Швидкість гравіювання	3000 мм/с
Прискорення	8 G
Вбудована пам’ять	1ГБ
Візуалізація	2х камери 5Мп	2х камери 5Мп	3х камери 5Мп
Роторна вісь	Так(опція)
Пневматична система	Чотири лінії подачі повітря з регуляторами і датчиком тиску
Автофокус	Так
Охолодження	Повітряне
Витяжна система	Тихошумний витяжний вентилятор
Діаметр витяжного отвору	150мм
Фокусна лінза	2,5″(Стандарт) 1,5″/2,0″/4,0″(Опція)
Фокусна лінза PRO	3″(Стандарт) 1,5″/2,0″/2,5″/4,0″(Опція)
Роздільна здатність гравіювання	1000 DPI з лінзою 2,5″, 2000 DPI з лінзою 1,5″
Програмне забезпечення	RDWorks/LightBurn/Laser Make(опція)
Гарантія	2 роки на машину, 1 рік на лазерне джерело
